Измерения

Простой индикатор поля

 Сигнал, принятый антенной WA, детектируется диодом VD1, а выделенный низкочастотный сигнал усиливается микросхемой DA1. Питание микросхемы однополярное. Коэффициент усиления регулируется переменным резистором R5. На выходе устройства подключены стрелочный индикатор для визуального контроля уровня и излучения или головные телефоны для работы в режиме монитора.



Стрелочная измерительная головка дорлжна быть с током полного отклонения 1 mA и сопротивлением рамки не менее 1 кОм. Микросхему желательно использовать с полевыми транзисторами на входе, такую как К140УД8.

Индикатор СВЧ излучения 8-12 Ггц


Прибор предназначен для поиска СВЧ излучении и обнаружения маломощ­ных СВЧ-передатчиков выполненных, например, на диодах Ганна. Он перекры­вает диапазон 8,..12 ГГц.
Рассмотрим принцип работы индикатора. Простейшим приемником, как из­вестно, является детекторный. И такие приемники диапазона СВЧ, состоящие из приемной антенны и диода, находят свое применение для измерения СВЧ мощности. Самым существенным недостатком является низкая чувствитель­ность таких приемников. Чтобы резко повысить чувствительность детектора, не

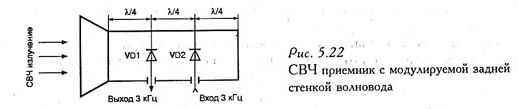

 усложняя СВЧ головки, используется схема детекторного СВЧ приемника с модулируемой задней стенкой волновода (рис. 5.22).
СВЧ головка при этом почти не усложнилась, добавился только модулятор­ный диод VD2, a VD1 остался детекторным.
С некоторым приближением можно считать, что когда диод VD2 закрыт, он не влияет на процессы в волноводе, а когда открыт — полностью закорачивает волновод, т.е. играет роль короткозамкнутой задней стенки.
Рассмотрим процесс детектирования. СВЧ сигнал, принятый рупорной (или любой другой, и нашем случае — диэлектрической) антенной, поступает в вол­новод. Поскольку задняя стенка волновода короткозамкнута, в волноводе уста­навливается режим стоячих волн. Причем, если детекторный диод будет нахо­диться на расстоянии полуволны от задней стенки, он будет в узле (т.е. минимуме) поля, а если па расстоянии четверти волны — то в пучности (максимуме). То есть, если мы будем электрически передвигать заднюю стенку волновода на чет­верть полны (подавая модулирующее напряжение с частотой 3 кГц на VD2), то на VD1, вследствие перемещения его с частотой 3 кГц из узла в пучность СВЧ поля, выделится НЧ сигнал с частотой 3 кГц. который может быть усилен и выделен обычным усилителем НЧ.
Таким образом, если на VD2 подать прямоугольное модулирующее напряже­ние, то при попадании в СВЧ поле с VD1 будет снят продетектированныЙ сигнал той же частоты. Этот сигнал будет противофазен модулирующему (это свойство с успехом будет использовано в дальнейшем для выделения полезного сигнала из наводок) и иметь очень малую амплитуду.
То есть вся обработка сигнала будет производиться на НЧ. без дефицитных СВЧ деталей.



Индикатор СВЧ излучения

 Публикуется описание прибора, который бы индицировал наличие излучения СВЧ диапазона. С его помощью можно проверить работоспособность передатчика сотового телефона и т.п..


В отличие от описанного ранее в журнале "Радио" аналогичного устройства (Виноградов Ю. Детектор излучения сотового телефона. — Радио, 2004, № 2, с. 43), предлагаемый индикатор имеет значительно больший радиус действия, достигающий 10 м.

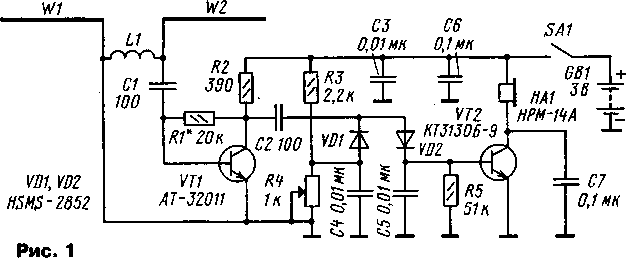

Схема устройства показана на рис. 1. Прием сигнала ведется на широкополосную полуволновую антенну, состоящую из двух вибраторов W1 и W2.

Детектор излучения сотового телефона

Предлагаемое устройство фиксирует факт включения передатчика находящегося неподалеку сотового телефона.

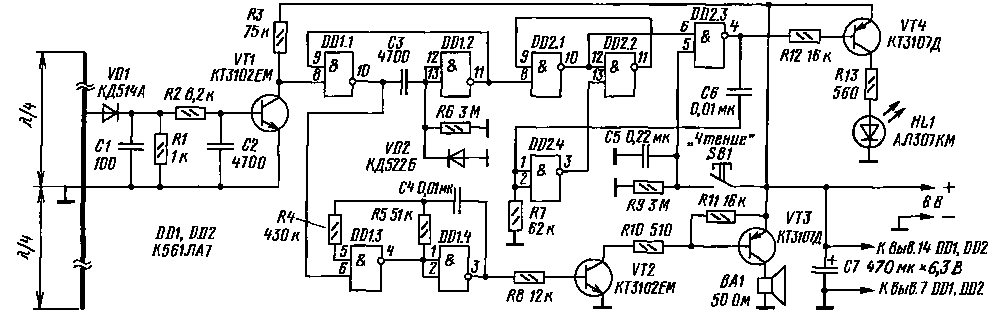

Излучение телефона нетрудно обнаружить по высокочастотному сигналу, наведенному в расположенной поблизости антенне. Для этого достаточно изготовить прибор, схема которого показана на рис. 1.


Рис. 1.

Амплитудным детектором СВЧ колебаний служит диод VD1. Если амплитуда принятого сигнала достаточно велика, выходное напряжение детектора откроет транзистор VT1 и на выходе одновибратора DD1.1-DD1.2, возникнет импульс высокого логического уровня, которые разрешат работу мультивибратора DD1.3-DD1.4). Пакет усиленных транзисторами VT2 и VT3 импульсов воспроизведется головкой ВА1 как громкий щелчок. Так прибор отреагирует на выход сотового телефона в эфир даже на очень короткое время.

Прибор связиста

Л. СИДОРОВ, г. Ярцево
Смоленской обл.

При монтаже линий связи монтерам приходится использовать различные приборы. Набор аппаратуры часто занимает много места и весит немало. Для того чтобы облегчить работу, автор разработал многофункциональный прибор.

Я работаю монтером диспетчерской связи. В своей работе приходится сталкиваться с измерениями, с работой аппаратуры (телефонные аппараты, усилители низкой частоты), с «прозвонкой» кабелей связи, с работой автоматики, с ремонтом диспетчерского оборудования. Для работы приходилось использовать много разных приборов, в том числе громоздких.

Предлагаемый прибор разрабатывался как универсальный и малогабаритный для многих видов работ в связи, а также может использоваться как прибор-пробник для радиолюбителей. Его размеры — 200x180x70 мм, вес — около 2 кг

Возможности прибора:

  1. измерение постоянного и переменного напряжений до 250 В стрелочным прибором;
  2. измерение сопротивления от 0 до 10 кОм стрелочным прибором;
  3. пробник на светодиодах позволяет проверять исправность транзисторов, диодов, конденсаторов, резисторов сопротивлением до 5 кОм, а также исправность монтажных проводников;
  4. генератор частотой 900 Гц с возможностью регулировки уровня выходного сигнала позволяет проверять исправность работы УНЧ, работоспособность динамических головок и телефонных капсюлей;
  5. пробник с лампой накаливания на 3,5 В и питанием 4,5 В позволяет проверять исправность монтажных проводников и резисторов до 30 Ом;
  6. лампа накаливания на 26 В позволяет проверить наличие напряжения до 30 В в аппаратуре диспетчерской связи;
  7. узел телефонного аппарата позволяет использовать прибор как полный телефонный аппарат с набором номера и приемом вызывного сигнала. Встроенный усилитель позволяет слушать абонента на динамическую головку;
  8. тот же телефонный аппарат с питанием 9 В позволяет «прозванивать» телефонные многожильные кабели длиной до 0,5 км. «Прозванивать» кабели можно через телефонную трубку, а также слушать своего напарника по громкоговорящей связи;
  9. встроенный усилитель низкой частоты позволяет подключать к нему через переключатель различные устройства, в частности, приставку-искатель скрытой проводки, а также вести громкоговорящий контроль при разговоре по телефону и при «прозвонке» кабелей связи.

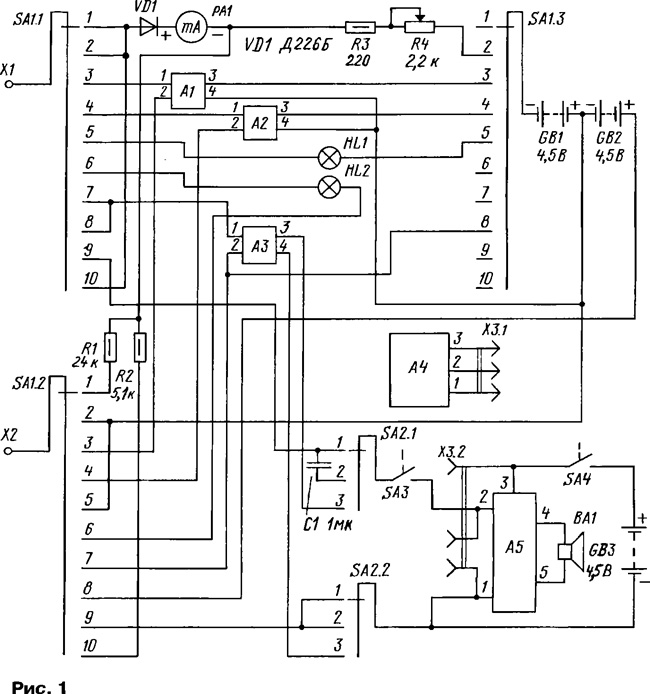

На рис. 1 показана основная схема прибора, а на рис. 2 — схемы входящих в него блоков. Прибор не содержит дефицитных деталей и узлов. В нем используются транзисторы серий МП37, МП41, КТ315, КТ361, КПЗОЗ и ГТ308.

Pribor-svyazistal-1

Назначение блоков: А1 — пробник на светодиодах; А2 — генератор частотой 900 Гц; A3 — телефонный аппарат (монтерская трубка); А4 — искатель скрытой проводки; А5 — усилитель низкой частоты.
