Лазерные микрофоны

Лазерные микрофоны.



В том случае, если вы подняли стекло в автомобиле или закрыли форточку, может быть использован лазерный микрофон. Первые их образцы были приняты на вооружение американскими спецслужбами еще в 60-е годы. Структурная схема подобного устройства изображена на рис. 1.










В качестве примера рассмотрим лазерный микрофон НР-150 фирмы "Hewlett-Packard" с дальностью действия до 1000 м. Он сконструирован на основе гелий-неонового или полупроводникового лазера с длиной волны 0,63 мкм (т.е. в видимом диапазоне;современные устройства используют невидимый ИК диапазон).

 Луч лазера, отраженный от стекла помещения, в котором ведутся переговоры, оказывается промодулированным звуковой частотой. Принятый фотоприемником отраженный луч детектируется, звук усиливается и записывается. Приемник и передатчик выполнены раздельно, имеется блок компенсации помех. Вся аппаратура размещена в кейсе и имеет автономное питание. Подобные системы имеют очень высокую стоимость (более 10 тыс.$) и, кроме того, требуют специального обучения персонала и использования компьютерной обработки речи для увеличения дальности. Существует опытная отечественная система ЛСТ-ЛА2 с дальностью съема менее 100 м и достаточно скромной стоимостью. Следует отметить, что эффективность применения такой системы возрастает с уменьшением освещенности оперативного пространства.




Лазерный микрофон позволяет осуществлять дистанционное прослушивание помещений по колебаниям оконного стекла. Данные колебания модулируют луч лазера, отражающийся от поверхности стекла и попадающий на фотоприемник для соответствующего преобразования и декодирования с помощью электронных устройств.

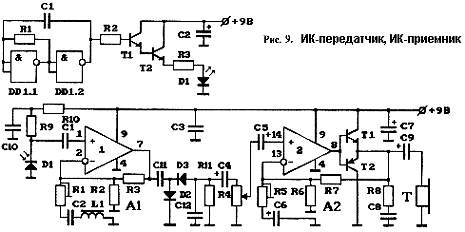

На рис. 9 приведены примеры схем ИК-предатчика и ИК-приемника.



Данные устройства позволяют "считывать" акустическую информацию с оконного стекла, что позволяет, как и в случае лазерного микрофона, осуществлять дистанционное прослушивание помещений. Для этого сфокусированный луч ИК-передатчика направляется на оконное стекло. ИК-приемник принимает отраженный промодулированный сигнал демодулирует его, усиливает и воспроизводит.





Элементы для схемы ИК-передатчика:

R1=50к-100к (R1 и С1 задают частоту генератора несущей - 30кГц-50кГц), R2=1k, R3=8-10 (задает ток через ИК-светодиод, среднее значение - 250мА-300мА); C1=150, C2=1000мкФ-4000мкФ; DD1 (DD1.1, DD1.2) - К561; D1 - АЛ119А; T1 - КТ3102, КТ315 или аналогичные транзисторы; T2 - КТ815, КТ807 или аналогичные, возможно использование вместо Т1 и Т2 одного транзистора КТ827.



Элементы для схемы ИК-приемника:

R1=100-500 (регулировка чувствительности ОУ1: К=1+R3/R1), R2=200k-300k, R3=300k-500k, R4=30k-100k (регулировка громкости), R5=1k-5k (регулировка чувствительности ОУ2: К=1+R7/R5), R6=200k-300k, R7=10k-50k, R8=10, R9=300k-500k, R10=300k-500k, R11=16k-24k (R11 и С4 могут быть исключены из схемы, в этом случае R4=16k-25k); C1=0.1-0.2, C3=0.1-0.3, C4=0.3-5мкФ, C5=1мкФ-10мкФ, C6=5мкФ-20мкФ, C7=50мкФ-500мкФ, C8=0.1, C9=100мкФ-500мкФ, C10=0.1-0.2, C11=0.3-1мкФ, C12=9н-15н; L1C2 настраиваются на частоту 30-50 кГц, L1 - 400-500 витков ПЭЛ 0.05-0.07 на каркасе от фильтра ПЧ радиоприемника. D1 - ФДК261 или аналогичные ИК-фотодиоды; D2,D3 - ГД507 или аналогичные (германевые - меньше порог); A1,A2 - ОУ ИС КР548УН1; Т1, Т2 - КТ3102, КТ3107 или КТ315, КТ361, или аналогичные комплементарные (парные) транзисторы; Т - ТМ-2А или аналогичные.
