Устройство защиты от несанкционированного подключения к телефонной линии

 Устройство защиты от несанкционированного подключения к телефонной линии предназначено для кодирования линии индивидуальным одно-, двух-, трехзначным кодом и применяется в тех случаях, когда имеется возможность установить устройство защиты в щитке, колодце, т.е. как можно дальше от охраняемого телефонного аппарата (в идеальном случае — на выходных клеммах АТС). Система охраняет линию «за собой».

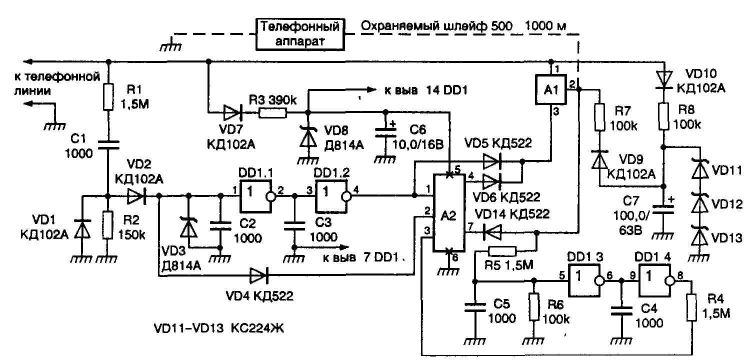

Рис. 5.31. Устройство защиты телефона

При этом все посылки вызова, пришедшие с АТС, беспрепятственно допускаются к телефону), но для подключения к линии (ведения разговора, набора номера) на диске телефона (клавиатуре) необходимо набрать индивидуальный код.

Схема системы приведена на рис. 5.31. Устройство собрано на дискретных общедоступных элементах и ИМС серии 561 с микропотреблением в статическом режиме. Вся схема питается от телефонной линии. В режиме ожидания потребление не превышает 10...20 мкА, в режиме приема вызова или обработки кода - 150...200 мкА.

В состав устройства входят:

> узел обработки импульсов вызова на элементах DD1.1, DD1.2;

> узел приема кода на элементах DD1.3, DD1.4;

> ключ включения телефона А1;

> дешифратор кода А2;

> узел питания на элементах VD7, R3, С6, VD8;

> узел питания напряжением 60 В на элементах VD10, R8, VD9, С7, R7,

VD11-VD13.

Рассмотрим работу системы защиты.

Исходящая связь

При снятии трубки с телефона, подключенного в любом месте охраняемой части линии, в телефоне будет отсутствовать сигнал готовности станции (425 Гц). После набора соответствующего кода на диске (клавиатуре) телефона и обработки его узлом приема кода DD1.3, DD1.4 на выходе 4 дешифратора А2 появится уровень логической «I», который через ключ А1 подключит телефон к линии (если код набран правильно).

Если код набран неправильно, система защиты блокируется на время 15...30 с, после чего можно повторить набор кода. При включении ключа А1 телефон работает в обычном режиме, обеспечивая набор номера и связь. Система вновь входит в режим охраны через 10... 20 с после того, как трубка будет опущена на аппарат.

Входящая связь

Любая посылка вызова частотой 25 Гц и напряжением 90... 120 В, пришедшая от АТС, напрямую на телефон не поступает, так как ключ А1 в исходном состоянии заперт. После обработки сигнала вызова элементами DD1.1, DD1.2 с небольшой задержкой, определяемой номиналами элементов С2, СЗ, на выходе 4 DD1.2 появится логическая «I», которая через диод VD5 открывает ключ А1 только на время вызова. При снятии трубки с телефонного аппарата входной узел запирается через диод VD4, и далее для подключения телефона к линии и ведения разговора необходимо вновь набрать индивидуальный код.

Таким образом, система защиты блокирует подключение к охраняемому участку линии любых телефонных аппаратов без знания кода. Дешифратор может быть выполнен одно-, двух-, трехзначным.

Раэм»р плапмцяо^ф 60 мм, подключение к линии осуществляется тремя разъемами. Единственным условием является использование телефонных аппаратов II и III группы сложности (с потреблением от линии не более 50... 80 мкА).
