Приставка для измерения ёмкости зарядки.

Применение микроконтроллеров в электротехнике позволяет значительно упростить конструкцию, придать устройству такие функции, реализовать которые на отдельных логических элементах очень трудно а то и вообще невозможно .

Примером может служить следующая конструкция.

Данное устройство подключается как приставка к зарядному устройству, разнообраз- ных схем которых в интернете уже описано немало. Оно выводит на жидкокристалличес- кий дисплей значение входного напряжения, величину тока зарядки аккумулятора, время зарядки и ёмкость зарядного тока(которая может быть или в Ампер-часах или в миллиампер-часах - зависит только от прошивки контроллера и применённого шунта). (См. Foto1. Foto2)

Foto1.

Foto2.

Выходное напряжение зарядного устройства не должно быть менее 7 вольт, иначе для данной приставки потребуется отдельный источник питания.

Основу устройства составляет микроконтроллер PIC16F676 и жидкокристаллический 2-строчный индикатор SC 1602 ASLB-XH-HS-G.

Максимальная зарядная ёмкость составляет 5500 ма/ч и 95,0 А/ч соответственно.

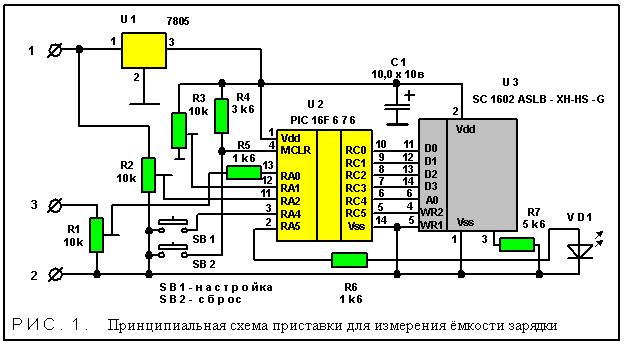

Принципиальная схема приведена на Рис 1.

Рис. 1. Принципиальная схема.

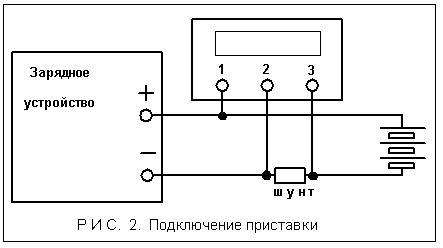

Подключение к зарядному устройству - на Рис 2.

Рис. 2. Подключение к зарядному устройству.

При включении микроконтроллер сначала запрашивает требуемую ёмкость зарядки.
Устанавливается кнопкой SB1. Сброс - кнопкой SB2.
На выводе 2 (RA5 )устанавливается высокий уровень.
Если кнопку не нажимать более 5 секунд - контроллер автоматически переходит в режим измерений.

Алгоритм подсчёта ёмкости в данной приставке следующий:
1 раз в секунду микроконтроллер измеряет напряжение на входе приставки и ток, и если величина тока больше единицы младшего разряда - увеличивает счётчик секунд на 1. Таким образом часы показывают только время зарядки.
Далее микроконтроллер высчитывает средний ток за минуту. Для этого показания зарядного тока делятся на 60. Целое число записываются в счётчик, а остаток от деления потом прибавляется к следующему измеренному значению тока,и уже потом эта сумма делится на 60. Сделав, таким образом, 60 измерений за 1 минуту в счётчике будет число среднего значения тока за минуту.

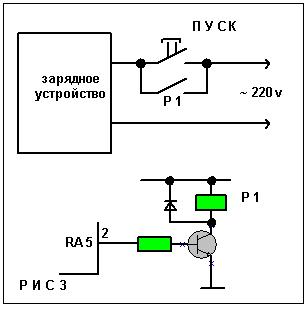

При переходе показаний секунд через ноль среднее значение тока в свою очередь делится на 60(по такому же алгоритму). Таким образом счётчик ёмкости увеличивается 1 раз в минуту на величину одна шестидесятая от величины среднего тока за минуту. После этого счётчик среднего значения тока обнуляется и подсчёт начинается сначала. Каждый раз, после подсчёта ёмкости зарядки, производится сравнение измеренной ёмкости и заданной, и при их равенстве на дисплей выдаётся сообщение - "Зарядка завершена", а во второй строке - значение этой ёмкости зарядки и напряжение. На выводе 2 микроконтроллера (RA5) появляется низкий уровень, что приводит к гашению светодиода. Данный сигнал можно использовать для включения реле, которое, например, отключает зарядное устройство от сети (см Рис 3).

Рис. 3.

Наладка устройства сводится только к установке правильных показаний зарядного тока (R1 R3)и входного напряжения (R2)с помощью эталонного амперметра и вольтметра.

Теперь о шунтах.
Для зарядного устройства на ток до 1000 мА можно использовать блок питания на 15 в, в качестве шунта резистор на 5-10 Ом мощностью 5Вт, и последовательно с заряжаемым аккумулятором переменное сопротивление на 20-100 Ом, которым и будет выставляться величина зарядного тока.
Для зарядного тока до 10А потребуется изготовить шунт из высокоомной проволоки подходящего сечения на сопротивление 0,1 Ом. Проведённые испытания показали, что даже при сигнале с токового шунта равным 0,1 вольт настроечными резисторами R1 и R3 можно легко установить показания тока в 10 А.

Печатная плата для данного устройства из-за простоты схемы не разрабатывалась, оно собрано на макетной плате таких же размеров как и жидкокристаллический индикатор и закреплён сзади. Микроконтроллер устанавливается на панельку и позволяет быстро поменять прошивку для перехода на другой ток зарядного устройства.

Перед первым включением подстроечные резисторы установить в среднее положение.

Download:


emk1A.asm, emk10A.asm - исходный текст программы
emk1A.hex, emk10A.hex - откомпилированная программа


Foto1. Foto2. - внешний вид



Литература:

Н.И. Заец "Радиолюбительские конструкции на PIC микроконтроллерах" Книга 2, СОЛОН-ПРЕСС Москва 2005 г.

Автор проекта: Гуляев Сергей Николаевич

email: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.


Дополнения от 25.11.2008 г.

Недавно я посылал Вам описание своей последней разработки под названием "Измеритель ёмкости зарядки аккумуляторов". К сожалению, испытания данного устройства выявили ряд недостатков, которые были устранены мною уже после публикации на Вашем сайте. Изменений в схеме не требуется, только новая прошивка для микроконтроллера. Все прошивки и исходники здесь: emk.zip


.
